Mirilla clamp aséptica

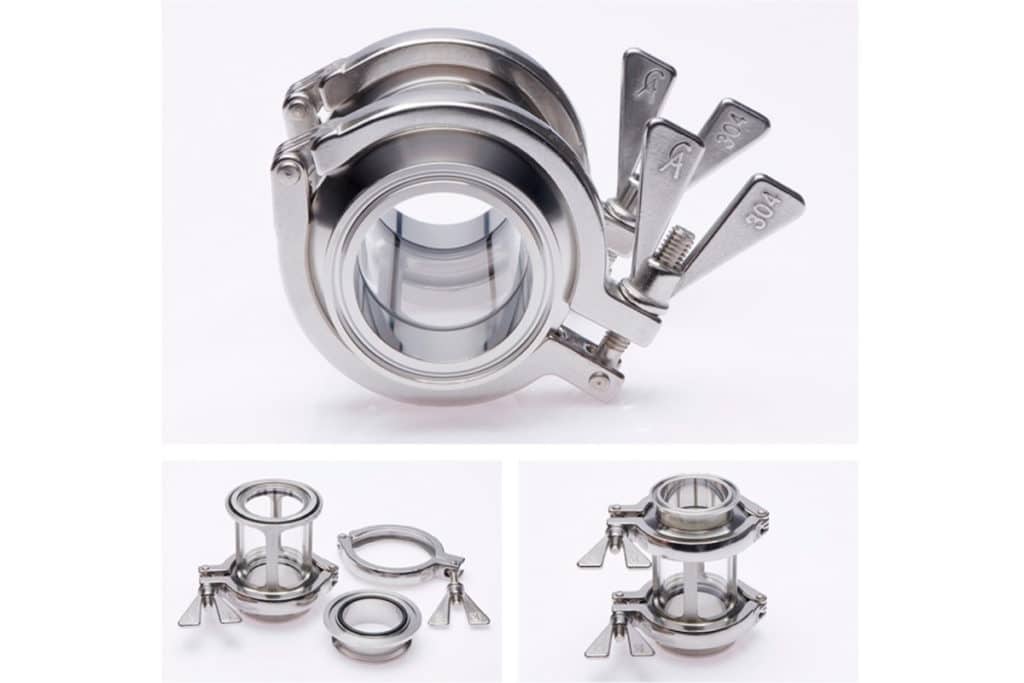

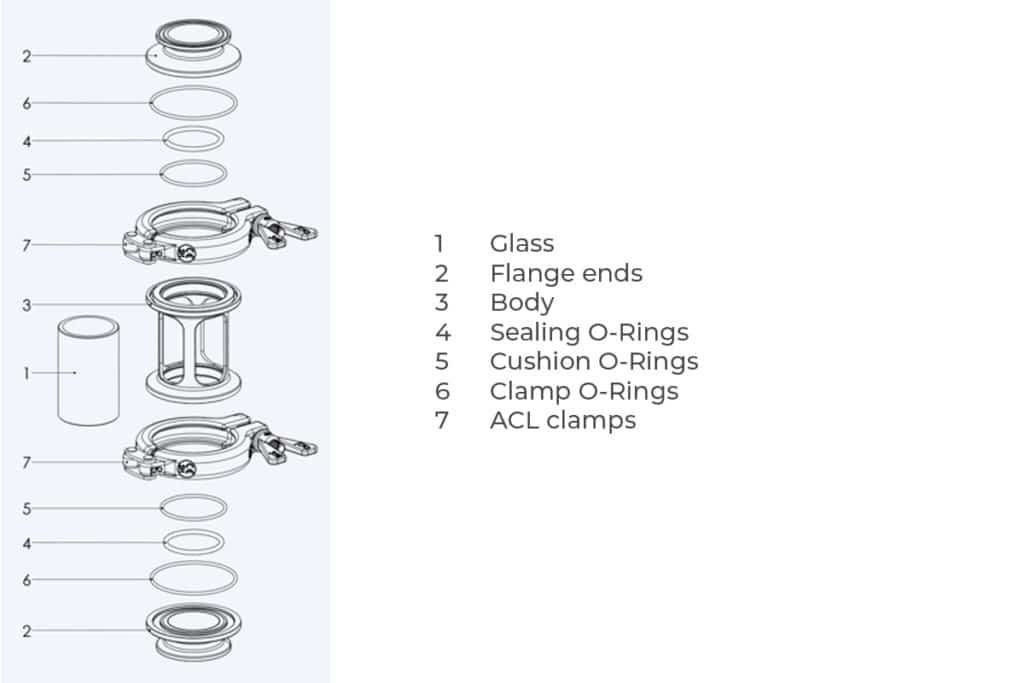

El CT-SVFI es una nueva mirilla diseñada para el proceso aséptico. El extremo de vidrio, la junta tórica y la brida se sellan utilizando una abrazadera clamp.
Usando estas abrazaderas reduce la necesidad de herramientas para montar o desmontar la mirilla. Al aplicar una junta adicional se obtiene una barrera secundaria para prevenir la entrada de contaminaciones a la zona de la junta.
Usando estas abrazaderas reduce la necesidad de herramientas para montar o desmontar la mirilla. Al aplicar una junta adicional se obtiene una barrera secundaria para prevenir la entrada de contaminaciones a la zona de la junta.
✅ Ventajas técnicas clave
Diseño aséptico con o-ring externo adicional

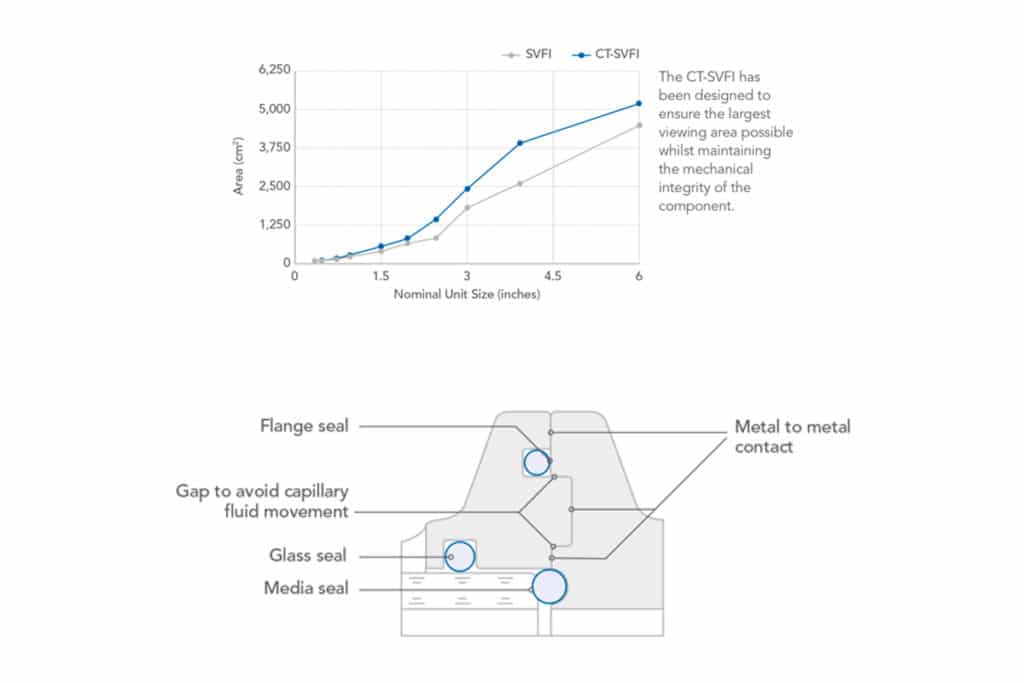

Barreras capilares tipo laberinto que impiden la migración de contaminantes al interior del sistema
Compresión del sello controlada mediante contacto metal-metal
Ensamblaje y desmontaje muy sencillo sin herramientas
Sin roscas grandes difíciles de limpiar → menos tiempo de limpieza CIP/SIP
🏭 Aplicaciones típicas
Monitorización visual de flujo en procesos de alta pureza
Industrias farmacéutica, alimentaria, biotecnológica y química
Sistemas compatibles con limpieza CIP/SIP y tuberías soldadas o desmontables
🛠️ Especificaciones técnicas destacadas
Cristal: Borosilicato 3.3, diámetro interior coincidente con ID de tubería
Materiales: Acero inoxidable AISI 316L (opcional Hastelloy C22 o AL6XN)
Gomas/O‑rings: EPDM (estándar), con opción FEP o Viton®, certificadas FDA y USP VI
Acabado: Según ASME‑BPE SF4 internamente; extrusión de junta controlada a CAT 2
Normativas: CE, PED 2014/68/EU, EC1935/2004, FDA 21CFR177.2600, USP VI

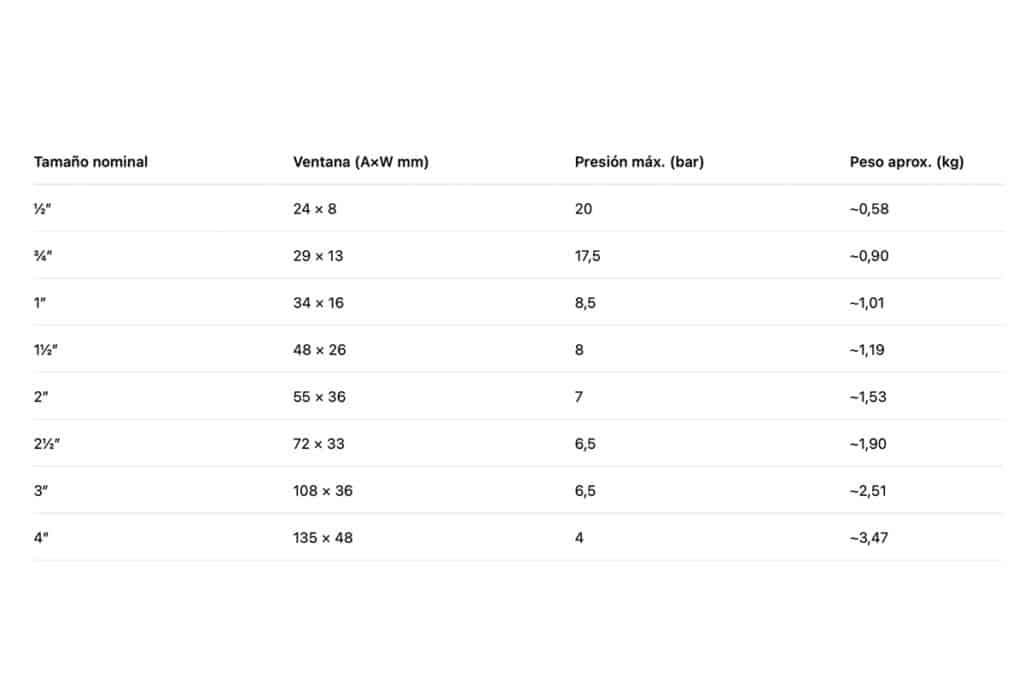

Presión máxima de trabajo: desde 20 bar (½″) hasta ~4 bar (4″), dependiendo del diámetro
Aspectos clave
Diseño aséptico / acabado de superficie acorde con la ASME/BPE
La compresión de la junta está controlada gracias al cierre metal-metal
Montaje y desmontaje muy sencillo
La fuerza se aplica en una única dirección hacia la junta
