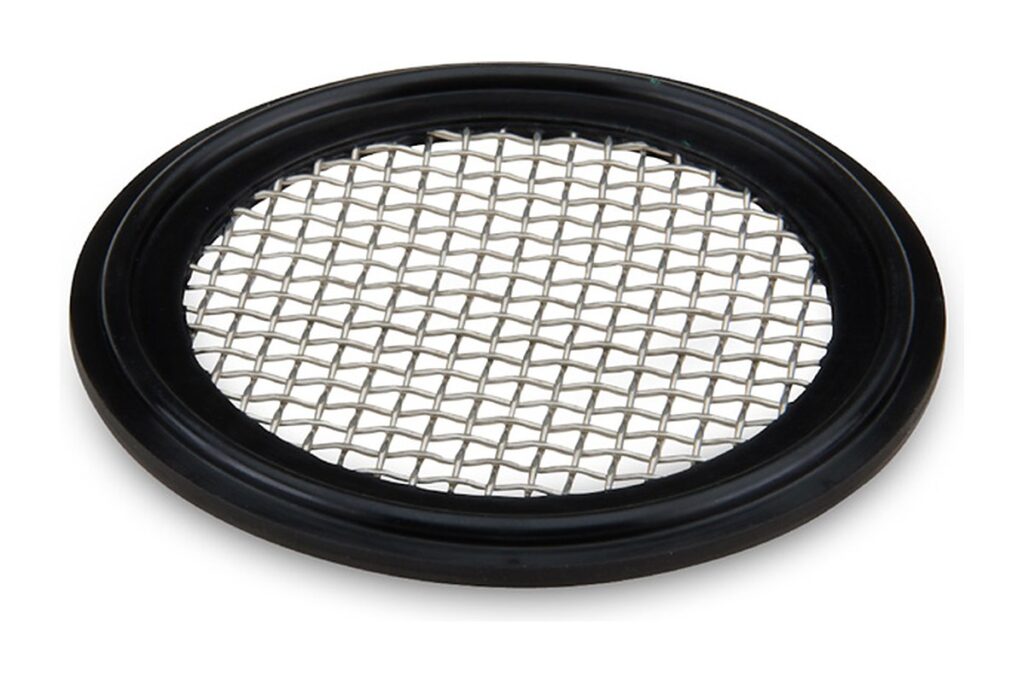

Las juntas de malla combinan una junta sanitaria clamp con una malla filtrante de acero inoxidable. Retienen partículas aisladas directamente en la conexión, sin necesidad de instalar un portafiltros. Se usan en procesos farmacéuticos, biotecnológicos y alimentarios.

La malla es de una sola capa. Por eso no equivale a un filtro convencional multicapa: una fibra o un pelo que llegue perpendicular puede atravesar una malla 100. La retención nominal se mide con esferas de vidrio, así que conviene tener en cuenta la forma de las partículas previstas en el proceso.

Aplicaciones habituales

• Protección de bombas en la puesta en marcha de instalaciones nuevas.
• Filtro final antes de las agujas de llenado, para evitar que una partícula suelta acabe en un vial o una bolsa.
• Puntos de uso en sistemas WFI. Una junta de 1,5" con malla 100 genera solo 90 mbar de pérdida de carga a 6 m³/h. Requiere limpieza frecuente, porque la pérdida de carga aumenta al acumularse partículas.

Tipos de malla y formatos

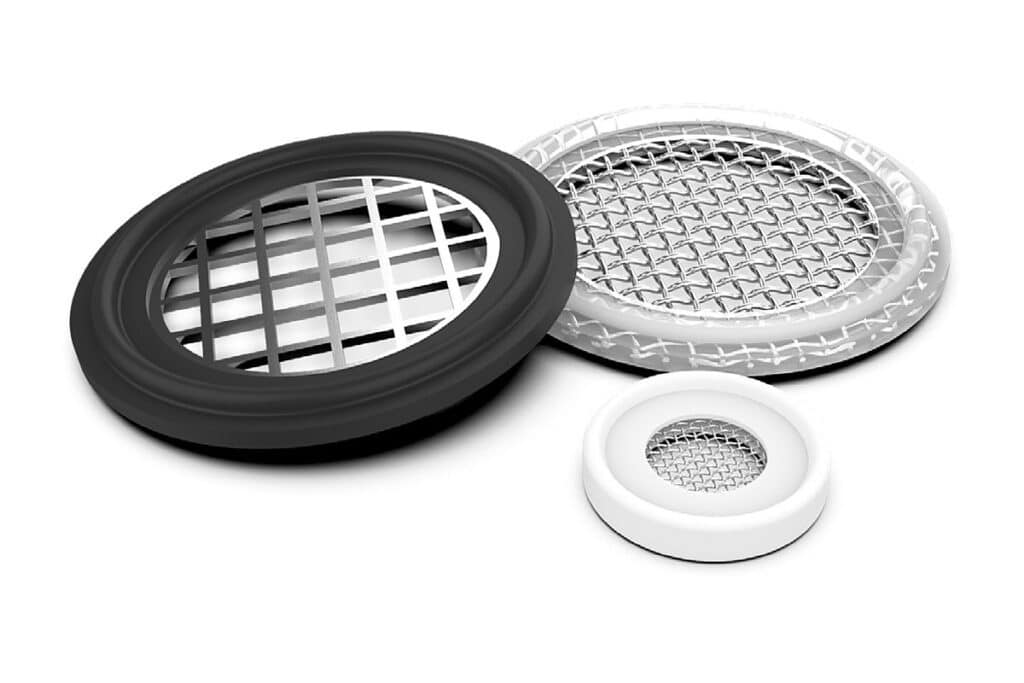

Malla estándar en AISI 316. Rango desde 2 hasta 325 mesh. Por debajo, tela filtrante de tejido cruzado hasta 10 µm.

Malla doble sinterizada en 316L. Una malla soporte y una malla fina soldadas en todos sus puntos de contacto, sin posibilidad de separación. Resiste mejor la presión, admite ciclos de contralavado y se recomienda a partir de 100 mesh.

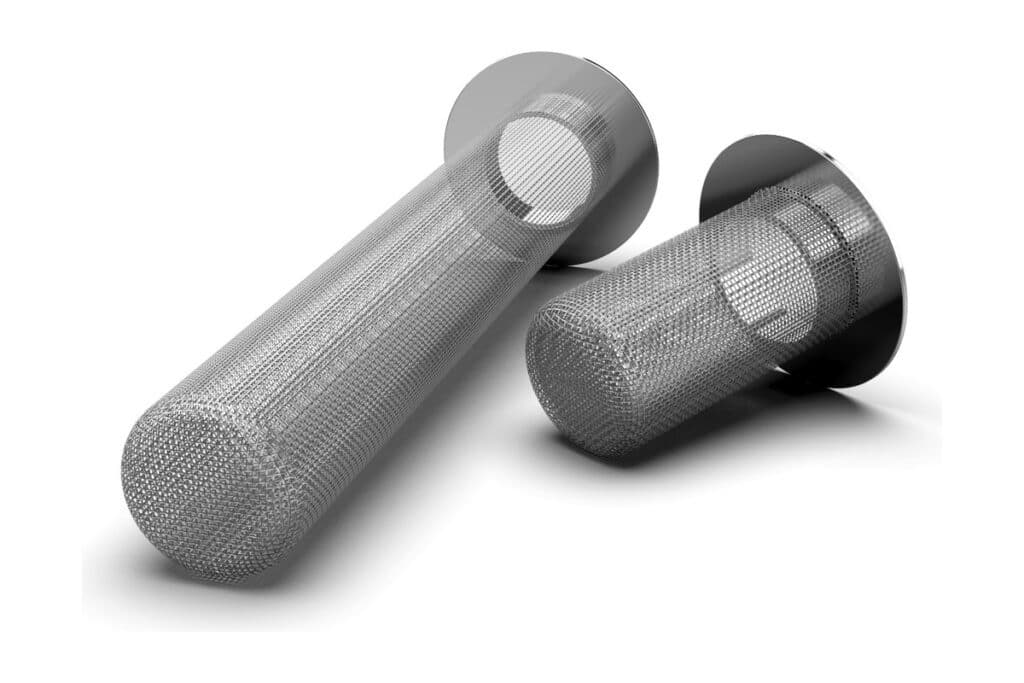

Filtros tipo calcetín. Admiten entre 8 y 10 veces más sólidos que una malla plana. Se fabrican en longitudes de 25, 50 y 150 mm, con malla 10, 20, 40 o 100 de serie. Se montan con juntas ranuradas sustituibles.

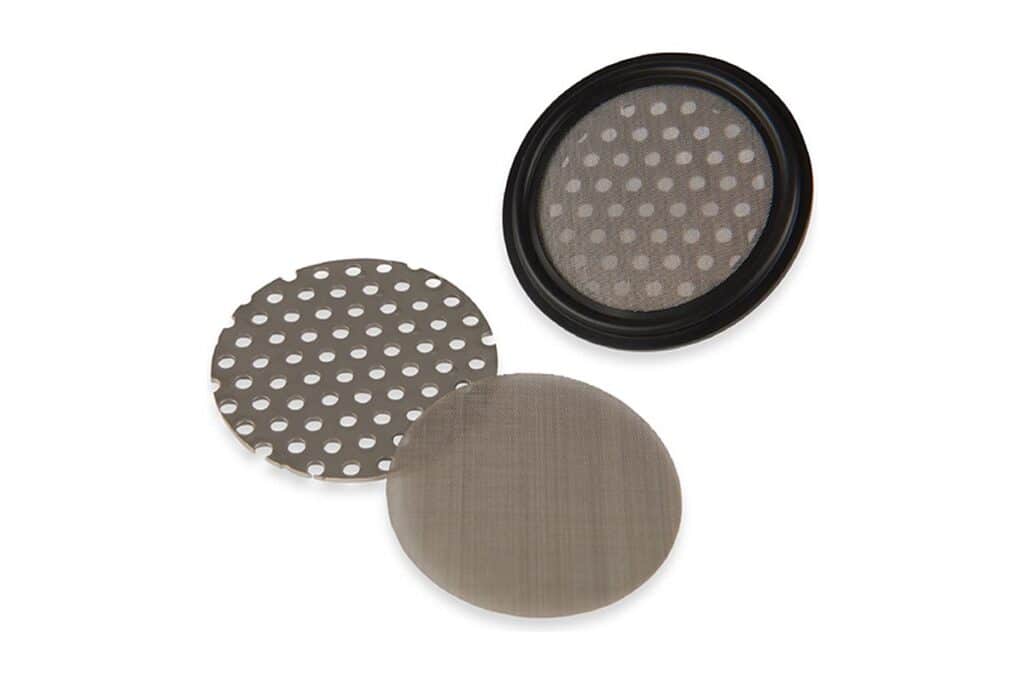

Discos perforados. Chapa de 1 mm con taladros de 0,8 a 3 mm, para retener sólidos gruesos. También sirven de refuerzo para una malla fina. Disponibles para DIN 32676 series A, B y C, y para SMS 3017.

Conexión DIN 11864. Gama completa de DN10 a DN100 (DIN), de DN10 a DN80 (ISO) y de 1" a 4" (ASME BPE).

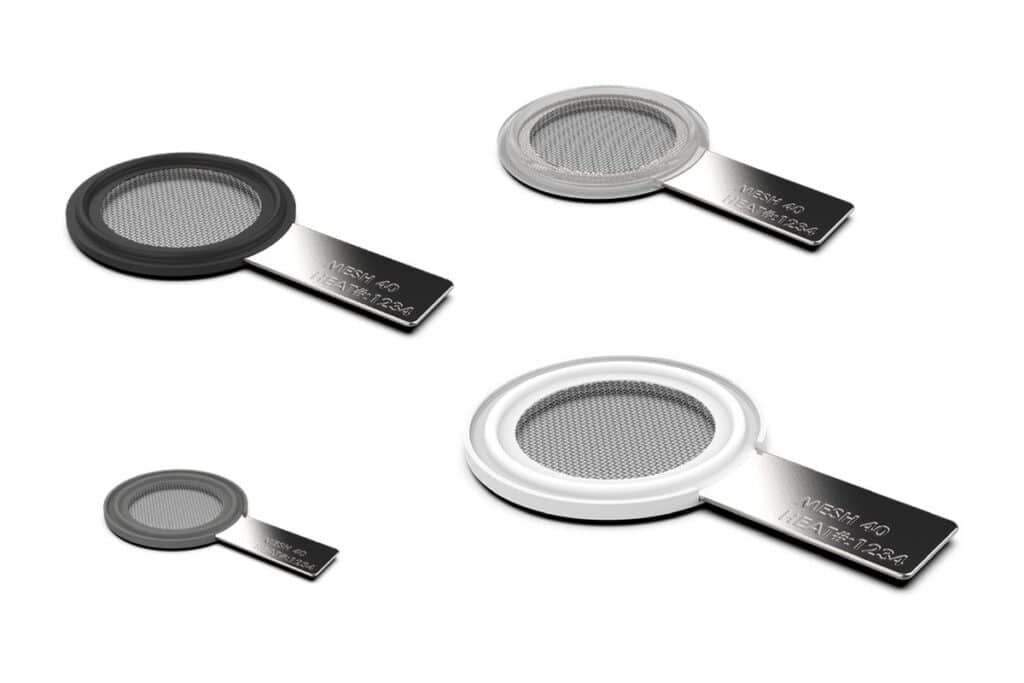

Lengüeta de identificación. Lleva grabados por láser el tamaño de malla y el número de colada. Así se sabe qué junta está montada sin desmontar la línea.

Materiales de junta: EPDM (CMD-1004), FKM (CMD-1010), silicona platino (CMD-1012), Steam-Flon® extraíble (CMD-1019) y PTFE virgen (CMD-1028). Todos cumplen FDA, USP Clase VI <88> y ADIF (libre de ingredientes de origen animal). La certificación completa por compuesto está en la ficha técnica descargable.
