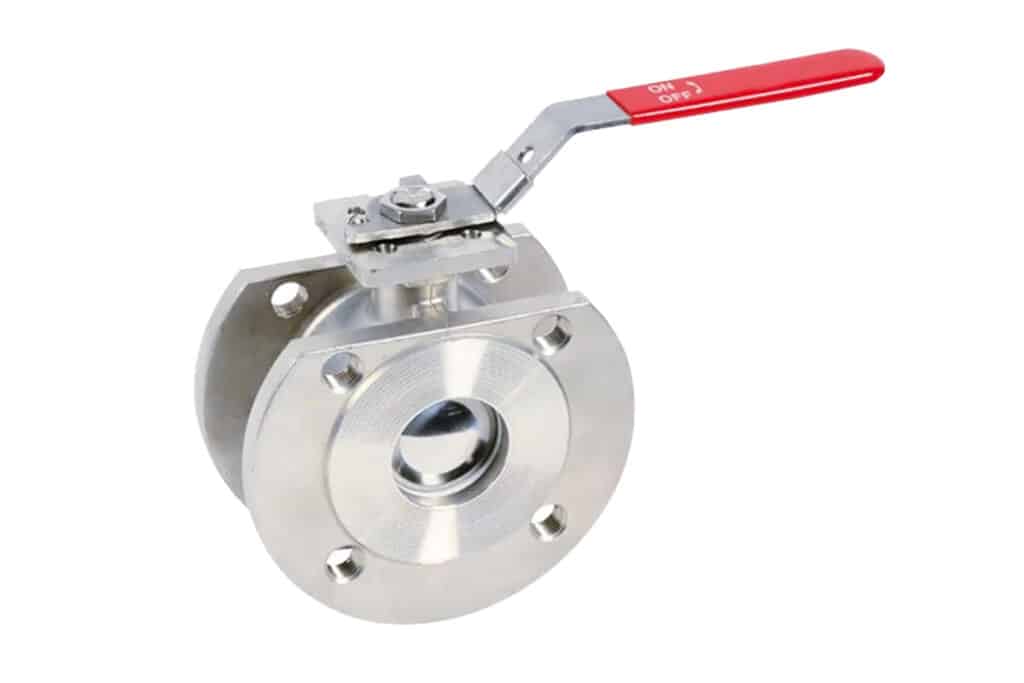

La válvula de esfera wafer en acero inoxidable Sferaco serie 771 es una solución compacta de paso total diseñada para el corte y apertura de redes en industrias química, farmacéutica, petroquímica e instalaciones hidráulicas y de aire comprimido.

Su diseño tipo wafer —entre bridas, de dos piezas— permite una instalación de longitud reducida frente a las válvulas con cuerpo propio de bridas, optimizando el espacio en línea. La platina ISO 5211 integrada posibilita la automatización directa mediante actuador neumático o eléctrico sin adaptaciones adicionales.

Disponible en diámetros de DN15 a DN150, con certificado 3.1 disponible bajo pedido y homologación TÜV Rheinland según Directiva de Equipos a Presión 2014/68/UE.

Diseño wafer compacto

El formato entre bridas reduce significativamente la longitud facial de la instalación respecto a una válvula de cuerpo con bridas propias. El cuerpo hueco en acero inoxidable ASTM A351 CF8M —equivalente al AISI 316L en fundición— ofrece alta resistencia a la corrosión en medios agresivos.

El paso total garantizado hasta DN80 asegura pérdida de carga mínima y facilita la limpieza de la línea, un aspecto crítico en industria alimentaria y farmacéutica.

Estanqueidad y seguridad

El asiento en TFM1600 —una variante mejorada del PTFE con mayor estabilidad dimensional y menor deformación en frío— proporciona estanqueidad clase A en servicio continuo. Para DN125 y DN150, el asiento es en PTFE cargado con un 15% de fibra de vidrio, adecuado para los mayores diámetros donde las cargas mecánicas sobre el asiento son más elevadas.

El vástago anti-expulsión y la junta de vástago en FKM evitan fugas externas incluso ante sobrepresiones accidentales. El orificio de alivio en la bola —situado en la parte superior— previene la sobrepresión interna por expansión del fluido atrapado.

Compatibilidad ATEX

El dispositivo antiestático integrado, disponible hasta DN100, permite el uso de esta válvula en atmósferas potencialmente explosivas clasificadas como Zona 1 y 21 (gases y polvos) y Zona 2 y 22, cumpliendo con la Directiva ATEX para Grupo II Categoría 2G/2D.

El dispositivo de bloqueo de palanca, disponible de DN25 a DN100, añade una capa de seguridad operacional en instalaciones con riesgo de accionamiento accidental.

Automatización directa

La platina ISO 5211 normalizada permite montar actuadores neumáticos o eléctricos de forma directa sobre la válvula, sin columnas de adaptación. Esto reduce los tiempos de integración en sistemas de control de proceso y facilita la estandarización del parque de válvulas automatizadas.

Aplicaciones habituales

• Industria química y petroquímica
• Industria farmacéutica y alimentaria
• Instalaciones hidráulicas industriales
• Redes de aire comprimido
• Entornos con clasificación ATEX
