La válvula de mariposa industrial es una de las soluciones más eficientes para el seccionamiento y la regulación de fluidos en tuberías de diámetro medio y grande. Ocupa muy poco espacio entre bridas, pesa menos que otras válvulas de paso equivalente y se automatiza con facilidad. En Quilinox distribuimos las válvulas de mariposa Sferaco, con modelos desde DN32 hasta DN1000, cuerpos de fundición gris, fundición dúctil o acero inoxidable y una amplia selección de manguitos elastoméricos y de PTFE. Así cada válvula se adapta al fluido que tiene que controlar: agua potable, aire comprimido, hidrocarburos, gas, productos alimentarios o fluidos corrosivos.

Tres gamas para cada nivel de exigencia

Sferaco organiza sus válvulas de mariposa en tres gamas que se diferencian por el material del cuerpo, el tipo de manguito y la garantía de fabricación. La gama Initiale es la opción económica para climatización e industria general. La gama Performance sube un escalón con cuerpo de fundición dúctil y manguito desmontable. La gama Excellence, diseñada y fabricada en España por TTV, socio de Sferaco desde su fundación, está pensada para fluidos sensibles y aplicaciones industriales exigentes e incluye una garantía de fabricación de 5 años, frente a los 2 años de las otras dos gamas.

Gama Initiale: fiabilidad para climatización e industria

Las válvulas de la gama Initiale (Ref. 1121, 1123, 1125, 1131, 1133 y 1135) tienen cuerpo de fundición gris EN GJL-250 con pintura epoxi y manguito vulcanizado de EPDM o NBR. El disco es de acero inoxidable CF8M o de fundición dúctil niquelada. Trabajan entre -15 °C y +110 °C (130 °C en punta) con EPDM, y entre -10 °C y +80 °C con NBR. Los modelos wafer cubren hasta DN1000. Incorporan eje monobloque pasante, disco fijado por estriado sin juegos mecánicos (hasta DN300), dobles cojinetes de PTFE con junta de nitrilo y maneta con bloqueo por candado de 10 posiciones. Admiten un abanico muy amplio de bridas: PN6, PN10/16, Clase 150 (PN20) y JIS 10K, según diámetro.

Gama Performance: fundición dúctil para agua e industria

La gama Performance (Ref. 1170, 1173, 1175 y 1176) emplea cuerpo de fundición dúctil EN GJS-400-15 y manguito de EPDM desmontable, lo que facilita el mantenimiento y la sustitución de piezas. Los modelos 1170 y 1175, con disco de fundición dúctil revestido de epoxi, cuentan con certificación ACS para agua potable. Las versiones 1173 y 1176 montan disco de acero inoxidable CF8M y EPDM de alta temperatura (hasta +130 °C) y son aptas para agua de mar, agua desmineralizada, alcohol, lechada de cal, álcalis y sosa cáustica. Todos los modelos llevan estanqueidad en el eje con dobles cojinetes de PTFE más junta de nitrilo y taladrado compatible con PN10/16 y Clase 150 (PN20).

Gama Excellence: máxima versatilidad de materiales

La gama Excellence es la más completa. Su cuerpo de fundición dúctil EN GJS-500-7 lleva un recubrimiento Rilsan de 250 micras de alta resistencia a la corrosión. El manguito, con anclaje en cola de milano, es desmontable y queda perfectamente sujeto al cuerpo. El eje monobloque pasante le da gran rigidez. La maneta de aluminio tiene 9 posiciones y bloqueo por candado. Cada válvula se prueba en estanqueidad antes de su expedición y lleva una placa de trazabilidad con las condiciones de servicio y los materiales del disco y del manguito. Para aplicaciones en acero inoxidable, la Ref. 1184 ofrece cuerpo y disco de inoxidable CF8M.

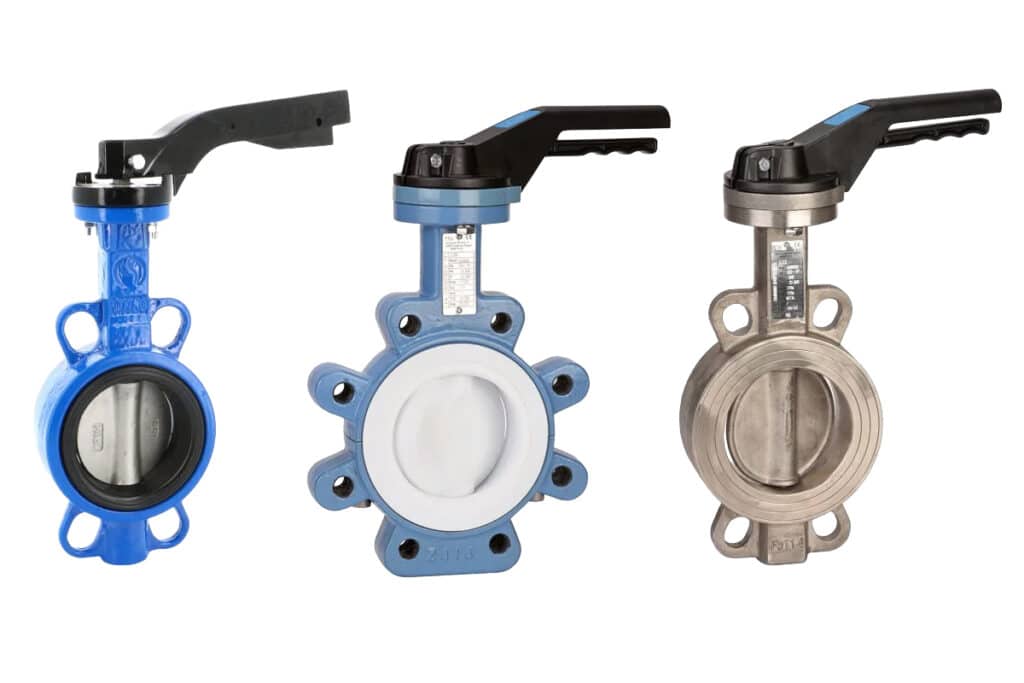

Manguitos y discos: el material adecuado para cada fluido

La elección del manguito determina el rendimiento de una válvula de mariposa industrial. Sferaco ofrece:

• EPDM, de -20 °C a +110 °C (hasta +130 °C en alta temperatura), para agua fría y caliente, agua de mar, álcalis y sosa cáustica (Ref. 1153, 1163, 1184).
• NBR, de -10 °C a +90 °C, para hidrocarburos no aromáticos, gas natural, aceites, grasas, glicol, fuel y aire comprimido (Ref. 1152).
• FKM, de -5 °C a +180 °C, para ácidos, gasolinas, hidrocarburos, CO₂ y biogás (Ref. 1154).
• PTFE con soporte de silicona, de -25 °C a +200 °C, la solución para fluidos corrosivos (Ref. 1145, 1166, 1155 y 1165). Las Ref. 1155 y 1165 incorporan además el disco revestido de PTFE, de modo que el fluido no entra en contacto con ninguna superficie metálica.
• Nitrilo gas, de -20 °C a +60 °C, con certificación NF Rob-Gaz según NF EN 13774 y NF EN 549 para redes de gas (Ref. 1181, clase MOP 5).

Válvulas de mariposa para la industria alimentaria

Para el sector alimentario y de bebidas, varias referencias disponen de conformidad con el Reglamento CE 1935/2004 para materiales en contacto con alimentos, en varios casos también con conformidad FDA. Es el caso de la Ref. 1151FD (NBR alimentario con disco CF8M y eje de inoxidable 304), las versiones de PTFE (Ref. 1145, 1155, 1165 y 1166), la Ref. 1154 en FKM y la Ref. 1184 en acero inoxidable. Así se puede aplicar la misma tecnología de mariposa en líneas de proceso con requisitos sanitarios, eligiendo el material según el producto, la temperatura y los ciclos de limpieza.

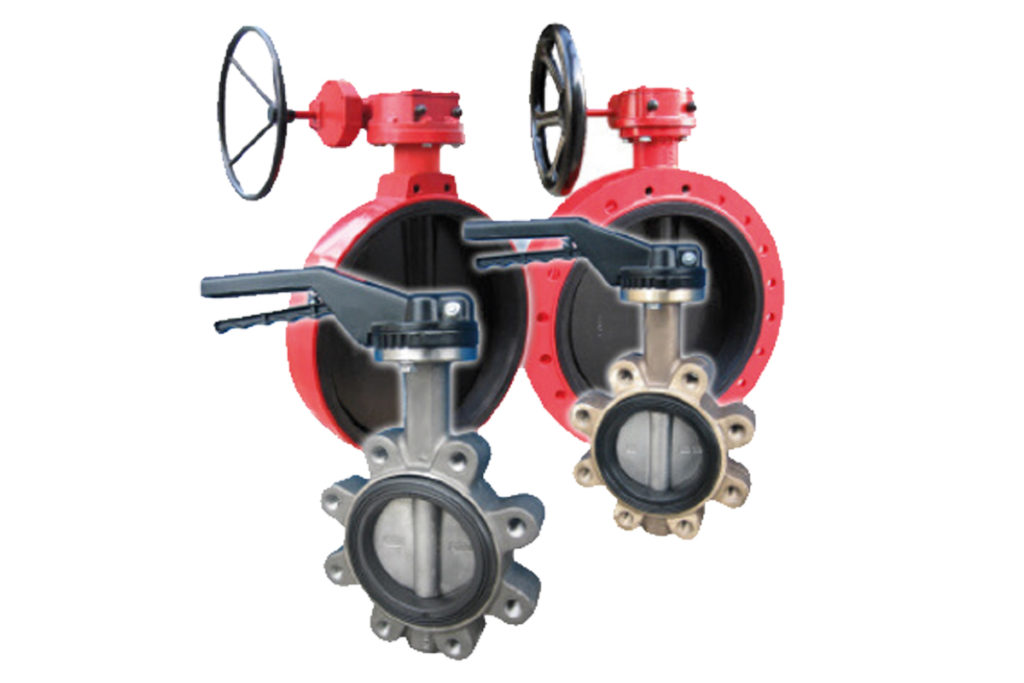

Montaje wafer o lug

Todas las referencias están disponibles en montaje wafer (orejetas de centrado) o lug (orejetas roscadas). El montaje wafer es el más compacto y económico. El tipo lug permite desmontar el equipo aguas abajo (una bomba o un circulador, por ejemplo) sin vaciar la instalación y, con contrabrida, puede trabajar en final de línea. La distancia entre caras sigue la norma ISO 5752 serie 20 / EN 558 serie 20, lo que garantiza la intercambiabilidad con válvulas estándar del mercado.

Automatización y accionamiento

Todas las válvulas de mariposa Sferaco incorporan placa de montaje ISO 5211 para el acoplamiento directo de actuadores neumáticos o eléctricos sin adaptadores. En accionamiento manual se suministran con maneta con bloqueo por candado o con reductor manual de volante, recomendado en los diámetros grandes. La presión de servicio alcanza los 16 bar en la mayoría de modelos y diámetros, y se reduce a 10 bar en los calibres mayores.

Normativa y certificaciones

Las válvulas cumplen la Directiva de Equipos a Presión 2014/68/UE. En la gama Excellence, la estanqueidad se ensaya según ISO 5208 tasa A. Según la referencia, cuentan con certificación ACS para agua potable, NF Rob-Gaz para gas, CE 1935/2004 y FDA para contacto alimentario y ATEX bajo demanda en la gama Excellence. El certificado de materiales 3.1 está disponible bajo petición en todas las gamas.

Aplicaciones principales

Climatización y redes de agua fría y caliente, distribución de agua potable, plantas de tratamiento de agua, industria química con fluidos corrosivos y ácidos, industria alimentaria y de bebidas, aire comprimido, redes de gas natural, biogás, hidrocarburos y aceites, instalaciones marinas, y cualquier proceso industrial que necesite una válvula de mariposa industrial compacta, ligera y fácil de automatizar.
